Desde os primórdios da civilização, a humanidade tem enfrentado um desafio primordial na construção: transpor grandes distâncias e criar espaços amplos e livres de apoios intermediários. A busca por vencer o “vazio” imposto por rios, vales ou a simples necessidade de grandes salões impulsionou a inovação na engenharia estrutural. Por séculos, arcos de pedra e robustas vigas de madeira foram as soluções dominantes, cada uma com suas inerentes limitações em termos de vão e eficiência. No entanto, o verdadeiro salto evolutivo ocorreu com a compreensão profunda de que não é apenas a quantidade ou a resistência do material que define a capacidade de uma estrutura, mas a inteligência de sua geometria.
É nesse contexto que as treliças de ferro emergiram como uma das mais notáveis conquistas da engenharia. Ao longo deste artigo, apresentaremos a tese central de que a combinação engenhosa da geometria triangular — a única forma inerentemente estável — com a excepcional resistência do ferro e, posteriormente, do aço, culminou na criação da solução mais eficiente em termos de peso por vão da história da engenharia estrutural. Esta união não só permitiu a construção de pontes majestosas e coberturas monumentais, mas também estabeleceu um novo paradigma para a concepção de estruturas de grande porte.
Nosso objetivo é explorar em profundidade os fundamentos teóricos que governam o comportamento das treliças, traçar sua fascinante evolução histórica, desde seus protótipos em madeira até a revolução do ferro no século XIX, e detalhar as diversas tipologias que hoje dominam o cenário da construção. Abordaremos também os processos de projeto, análise e as monumentais aplicações que comprovam o reinado das treliças de ferro e aço. Por fim, dedicaremos uma seção crucial à manutenção preventiva e corretiva, um pilar fundamental para garantir a longevidade e a continuidade do “trono” que as treliças ocupam na engenharia de vãos longos.
1.1. O Desafio do Vão Livre na História da Construção
Historicamente, a ambição de criar espaços amplos sem o incômodo de apoios intermediários sempre foi um dos maiores impulsionadores da inovação na engenharia. Por séculos, as civilizações dependeram de soluções como os imponentes arcos de pedra e as robustas vigas de madeira. Embora eficazes para suas épocas, essas estruturas possuíam limitações significativas. Os arcos exigiam fundações maciças para conter os grandes empuxos laterais, restringindo sua aplicação a terrenos firmes e estruturas volumosas. As vigas de madeira, por sua vez, eram limitadas pelo comprimento e pela capacidade de carga da madeira disponível, o que as tornava inviáveis para vãos muito extensos. Essas restrições impunham barreiras físicas e econômicas à expansão e à funcionalidade de edifícios e infraestruturas, evidenciando a necessidade de uma solução mais eficiente.
1.2. A Eficiência Incomparável da Geometria
O avanço crucial na superação dessas limitações veio com a compreensão de um princípio fundamental da engenharia: a forma, e não apenas o material, define a resistência de uma estrutura. Em vez de depender puramente da massa ou da rigidez inerente de um elemento, a eficiência estrutural pode ser drasticamente aumentada pela organização inteligente dos componentes. Este conceito levou ao reconhecimento da geometria triangular como a configuração mais estável e eficiente para distribuir forças. Um triângulo, ao contrário de outras formas poligonais, é indeformável sob cargas aplicadas em seus nós, garantindo que as forças sejam direcionadas predominantemente ao longo dos membros, sob simples esforços de tração ou compressão.
1.3. A Tese Central: Por que a Treliça É a “Rainha dos Vãos Longos”
É a partir dessa compreensão geométrica que surge a treliça, um sistema estrutural composto por barras interconectadas em nós, formando uma série de triângulos. Quando as treliças de ferro (e, posteriormente, de aço) se tornaram viáveis com a Revolução Industrial, essa combinação da geometria ideal com a alta resistência e durabilidade do metal se mostrou revolucionária. O ferro ofereceu a capacidade de suportar tanto grandes esforços de tração quanto de compressão com um peso próprio significativamente menor do que as estruturas de pedra ou madeira equivalentes. Essa sinergia permitiu que as treliças vencessem vãos extraordinariamente longos com uma economia de material e um desempenho estrutural sem precedentes. Essa capacidade singular de otimizar a relação resistência-peso, aliada à sua versatilidade e eficácia, confere à treliça, em particular à treliça de ferro e aço, o merecido título de “Rainha dos Vãos Longos”.
1.4. Objetivo e Estrutura do Artigo
Este artigo tem como objetivo aprofundar a compreensão sobre as treliças de ferro e aço, explorando desde seus fundamentos teóricos e sua evolução histórica até as tipologias clássicas e modernas. Analisaremos o projeto e a análise dessas estruturas, destacando suas aplicações monumentais que transformaram paisagens e possibilitaram avanços tecnológicos. Uma seção dedicada à manutenção preventiva e corretiva sublinhará a importância da gestão de sua longevidade. Por fim, discutiremos as vantagens, desafios e o futuro das treliças, reafirmando sua relevância contínua na engenharia.
2. Fundamentos Teóricos da Treliça
As treliças de ferro e aço, em sua essência, são uma manifestação elegante da física aplicada. Para entender sua notável eficiência, é crucial mergulhar nos princípios teóricos que governam seu comportamento estrutural.
2.1. Definição de uma Treliça Ideal
Uma treliça ideal é um sistema estrutural idealizado composto por barras retas conectadas exclusivamente em suas extremidades por nós (juntas) que são considerados perfeitamente articulados. Essa idealização implica que os nós não transmitem momentos fletores (rotação), permitindo que cada barra da treliça trabalhe de forma pura, suportando apenas esforços axiais — ou seja, apenas tração ou compressão ao longo de seu próprio eixo. Isso simplifica drasticamente a análise e o dimensionamento, maximizando a eficiência do material.
2.2. O Princípio da Triangulação
A base da estabilidade e eficiência de qualquer treliça reside no princípio da triangulação. O triângulo é a única forma geométrica que é intrinsecamente estável e indeformável sob a aplicação de forças em seus vértices. Enquanto um quadrado ou qualquer outro polígono com quatro ou mais lados pode ser facilmente deformado (como um “paralelogramo” se transformando em um “losango”) sem que haja mudança no comprimento de seus lados, o triângulo mantém sua forma e rigidez mesmo sob carga. Ao construir uma treliça como uma série interconectada de triângulos, garante-se que a estrutura como um todo permaneça estável e que as forças sejam transmitidas de maneira direta e previsível através de seus membros.
2.3. Análise de Esforços Internos
Devido à idealização dos nós articulados e à geometria triangular, os membros de uma treliça trabalham quase exclusivamente sob esforços axiais:
2.3.1. Barras Tracionadas (Tirantes)
Nessas barras, o material é “esticado” pelas forças aplicadas. A tração é um tipo de esforço que solicita o material de forma homogênea em sua seção transversal, sendo a resistência à tração um dos pontos fortes do ferro e especialmente do aço. Barras tracionadas são mais eficientes em termos de uso do material, pois a falha por flambagem (envergamento lateral) não ocorre sob este tipo de esforço.
2.3.2. Barras Comprimidas (Escoras)
Nessas barras, o material é “comprimido”. Embora o ferro e o aço possuam alta resistência à compressão, o grande desafio para membros comprimidos é o fenômeno da flambagem. A flambagem ocorre quando uma barra esbelta sob compressão tende a envergar lateralmente antes de atingir sua resistência máxima à compressão do material. O comprimento, a forma da seção transversal e o material da barra são críticos para evitar a flambagem e garantir a estabilidade da treliça.
2.4. O Conceito de Nó (Junta)
O nó é o ponto de conexão entre as barras de uma treliça. Na teoria, como mencionado, os nós são articulados. Na prática construtiva das treliças de ferro e aço, as conexões são realizadas por meio de rebites, parafusos ou solda, que conferem alguma rigidez à junta (tornando-as semirrígidas ou rígidas, e não perfeitamente articuladas). Contudo, essa idealização é válida para a maioria das análises de treliças, pois a maior parte do esforço ainda é axial. O projeto adequado das conexões é tão vital quanto o dimensionamento das barras, pois uma falha na junta pode comprometer toda a estrutura.
2.5. Eficiência Estrutural Quantificada
A verdadeira medida da maestria das treliças de ferro e aço reside em sua eficiência estrutural. Esta é frequentemente quantificada pela relação entre o peso próprio da estrutura e o vão vencido (kg/m). Ao otimizar a distribuição de material para que cada componente trabalhe de forma eficaz sob tração ou compressão, as treliças minimizam a quantidade de material necessária para transpor um determinado vão. Isso resulta em estruturas mais leves, que exigem menos material, diminuem os custos de fundação e transporte, e permitem a construção de vãos que seriam inatingíveis com outras tipologias estruturais. É essa otimização da equação peso-vão que solidifica o status da treliça como uma solução de engenharia superior para grandes extensões.
3. A Evolução Histórica
A jornada da treliça é um testemunho da inventividade humana, marcada por uma transição fundamental de materiais que redefiniu as possibilidades da construção.
3.1. Protótipos em Madeira: As Primeiras Pontes Treliçadas
Antes da era do metal, a madeira foi o material pioneiro que permitiu as primeiras incursões no design treliçado. Figuras como o arquiteto renascentista Andrea Palladio, no século XVI, já exploravam a geometria triangular em suas pontes de madeira, buscando soluções para vencer vãos maiores com menor consumo de material. Embora limitadas pela resistência e durabilidade da madeira, essas estruturas rudimentares estabeleceram as bases conceituais para o que viria a ser o desenvolvimento das treliças de ferro.
3.2. A Revolução Industrial e o Advento do Ferro
O século XVIII e, principalmente, o século XIX, foram palcos da Revolução Industrial, um período que transformou a metalurgia e, consequentemente, a engenharia estrutural. O advento do ferro em larga escala abriu horizontes sem precedentes para as treliças:
3.2.1. Ferro Fundido
Produzido em fornos de alta temperatura, o ferro fundido oferecia excelente resistência à compressão e era ideal para colunas e peças sob compressão. No entanto, sua fragilidade à tração (baixa capacidade de alongamento antes da ruptura) o tornava menos adequado para membros de treliça que estivessem sob esforços de “esticamento”. Essa característica exigia designs mistos ou soluções mais robustas para compensar suas deficiências.
3.2.2. Ferro Forjado
O verdadeiro divisor de águas para as grandes treliças de ferro foi o desenvolvimento do ferro forjado. Este material, maleável e dúctil (capaz de ser esticado e dobrado sem quebrar), possuía uma resistência à tração significativamente maior do que o ferro fundido. Sua capacidade de suportar tanto tração quanto compressão de forma mais equilibrada permitiu a construção de pontes e coberturas de vãos muito maiores e com geometrias mais esbeltas, marcando o início da era das grandes estruturas metálicas.
3.3. Os Pioneiros da Engenharia de Treliças do Século XIX
O século XIX testemunhou o florescimento da teoria e prática das treliças, impulsionado por engenheiros visionários:
3.3.1. Squire Whipple, a Pratt e a Howe
Nos Estados Unidos, Squire Whipple (1847) é creditado por publicar a primeira análise correta das forças em uma treliça, lançando as bases para o dimensionamento científico. Paralelamente, surgiram as famosas tipologias Pratt e Howe. A treliça Pratt, com suas diagonais sob tração e montantes sob compressão, era ideal para o uso do ferro forjado e, posteriormente, do aço. A treliça Howe, que invertia essa lógica (diagonais comprimidas), foi particularmente otimizada para sistemas híbridos de madeira e ferro fundido, onde as diagonais de madeira trabalhavam bem sob compressão.
3.3.2. Gustave Eiffel
Na Europa, o nome de Gustave Eiffel tornou-se sinônimo de maestria no uso do ferro forjado. Suas obras, como o monumental Viaduto de Garabit (1884), demonstram a beleza e a eficiência das treliças. A culminação de seu trabalho, a icônica Torre Eiffel (1889), é um exemplo supremo de uma estrutura treliçada em ferro forjado que desafiou os limites da engenharia e da estética de sua época, exibindo a leveza e a resistência alcançáveis com esse material.
3.4. A Transição para o Aço Estrutural
O final do século XIX e o início do século XX marcaram a gradual substituição do ferro pelo aço estrutural. O aço, uma liga de ferro com baixo teor de carbono, oferece maior resistência, homogeneidade (propriedades mais consistentes) e, crucialmente, excelente soldabilidade. Essas características permitiram a criação de perfis mais eficientes e conexões mais robustas, abrindo caminho para vãos ainda mais audaciosos e designs estruturais que seriam impossíveis com os materiais anteriores. A era das grandes pontes e edificações em aço, muitas delas baseadas em princípios de treliças, consolidou o legado do ferro e impulsionou a engenharia para o século XX.
4. Tipologias Clássicas e Modernas
A versatilidade e a eficiência das treliças de ferro e aço são evidenciadas pela vasta gama de tipologias desenvolvidas ao longo da história da engenharia. Cada configuração geométrica é otimizada para diferentes condições de carga, vãos e até mesmo considerações estéticas.
4.1. Classificação Geral: Treliças Planas vs. Treliças Espaciais
As treliças podem ser broadly categorizadas em dois tipos principais:
- Treliças Planas: São as mais comuns e se desenvolvem em um único plano bidimensional. São tipicamente empregadas em pontes, telhados de galpões e outras estruturas onde as cargas atuam predominantemente em um plano vertical. A maioria das tipologias clássicas se enquadra nesta categoria.
- Treliças Espaciais: Também conhecidas como treliças 3D, estendem-se em três dimensões, formando uma rede tridimensional de barras e nós. Especiais para cobrir grandes distâncias com poucos ou nenhum apoio interno, como em hangares de aeronaves, estádios e pavilhões, distribuindo as cargas de forma mais eficiente.
4.2. As Grandes Famílias de Treliças Planas
Dentro das treliças planas, algumas configurações se destacam por sua eficiência e uso histórico:
4.2.1. Treliça Pratt
Desenvolvida por Caleb Pratt e Thomas Willis Pratt em meados do século XIX, a treliça Pratt é caracterizada por suas diagonais tracionadas e montantes comprimidos (verticais). Esta configuração é particularmente eficiente para o aço e o ferro forjado, materiais que possuem alta resistência à tração. Sua lógica reside em posicionar as barras que tendem a “esticar” sob carga nas diagonais, enquanto as verticais, que suportam compressão, são mais curtas, minimizando o risco de flambagem. É amplamente utilizada em pontes ferroviárias e rodoviárias.
4.2.2. Treliça Howe
Invertendo a lógica da Pratt, a treliça Howe, patenteada por William Howe em 1840, apresenta diagonais comprimidas e montantes tracionados. Historicamente, esta tipologia foi otimizada para sistemas mistos, onde as diagonais podiam ser feitas de madeira (excelente à compressão) e os montantes de ferro (bom à tração). Embora menos comum em estruturas totalmente metálicas modernas, foi fundamental no desenvolvimento inicial das pontes treliçadas mistas.
4.2.3. Treliça Warren
A treliça Warren, introduzida por James Warren e Theobald Monzani em 1848, é reconhecida por sua simplicidade e elegância. Ela consiste em diagonais alternadas que formam triângulos equiláteros ou isósceles, sem a necessidade de montantes verticais em sua forma mais básica. Os membros diagonais alternam entre tração e compressão sob diferentes condições de carga. Essa configuração minimiza o número de membros, otimizando o peso e simplificando a fabricação, sendo versátil tanto para pontes quanto para telhados.
4.2.4. Treliça em K
A treliça em K é uma variação que busca otimizar o comprimento de flambagem dos membros comprimidos do banzo (as barras horizontais superior e inferior). As diagonais formam um padrão de “K” ou “V” invertido, dividindo os montantes em segmentos menores. Isso é particularmente útil em vãos muito longos, onde a redução do comprimento não suportado das barras diminui o risco de flambagem e permite seções transversais mais esbeltas.

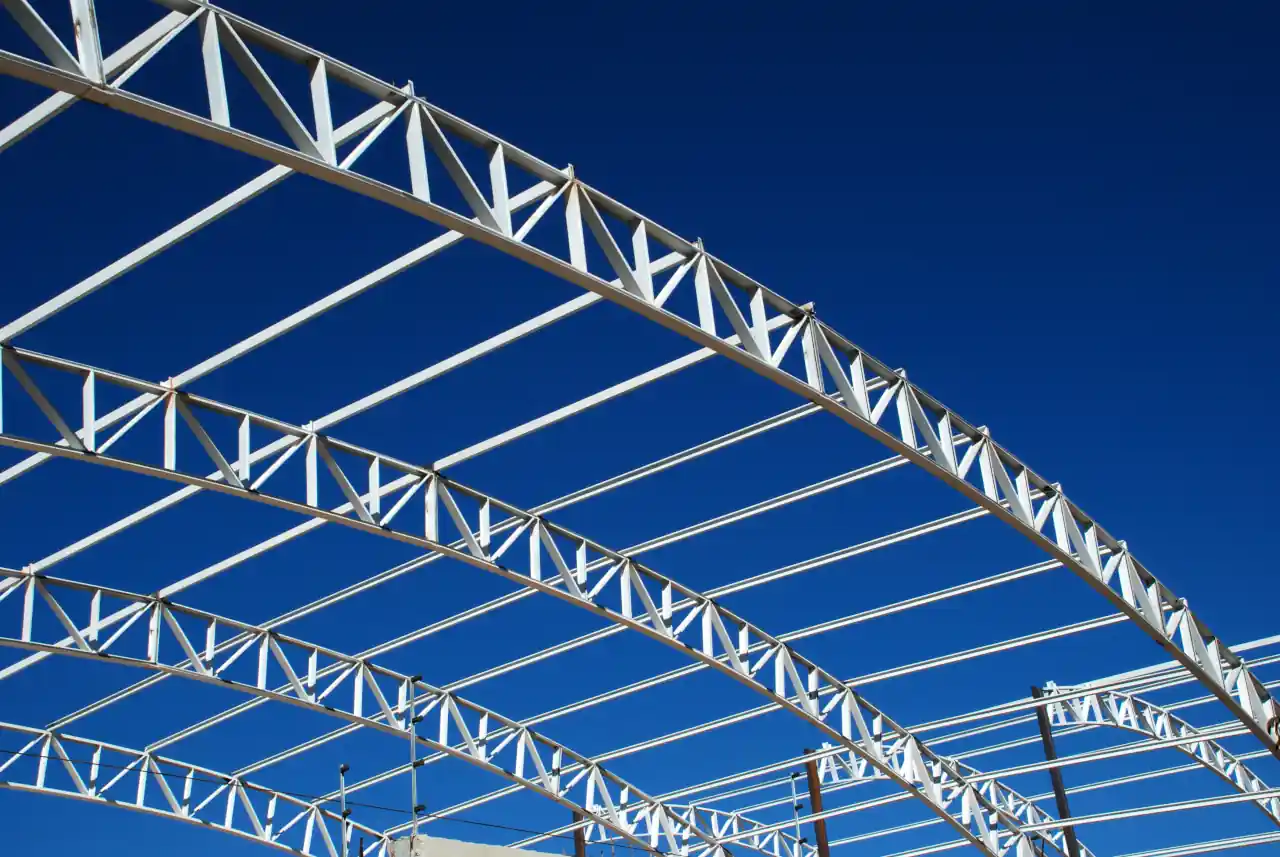

4.2.5. Treliça de Banzo Curvo (Bowstring)
A treliça de banzo curvo, ou “Bowstring”, combina a eficiência da treliça com a estética de um arco. O banzo superior é curvo, assemelhando-se a um arco, enquanto o banzo inferior é reto e atua como uma tirante. Essa forma curvilínea permite uma distribuição mais uniforme dos esforços axiais, reduzindo a magnitude das forças nas diagonais centrais e conferindo uma estética mais leve e fluida. É frequentemente usada em pontes e coberturas arquitetonicamente expressivas.

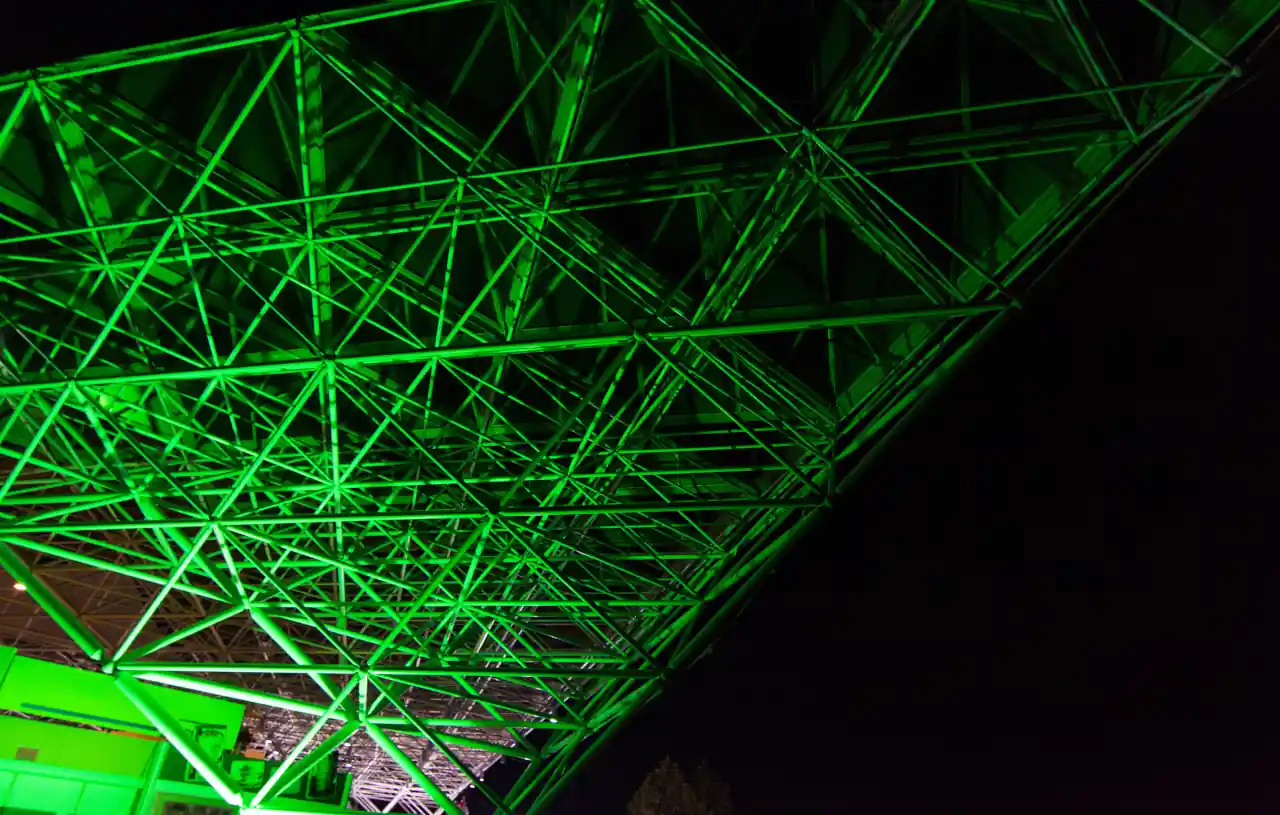

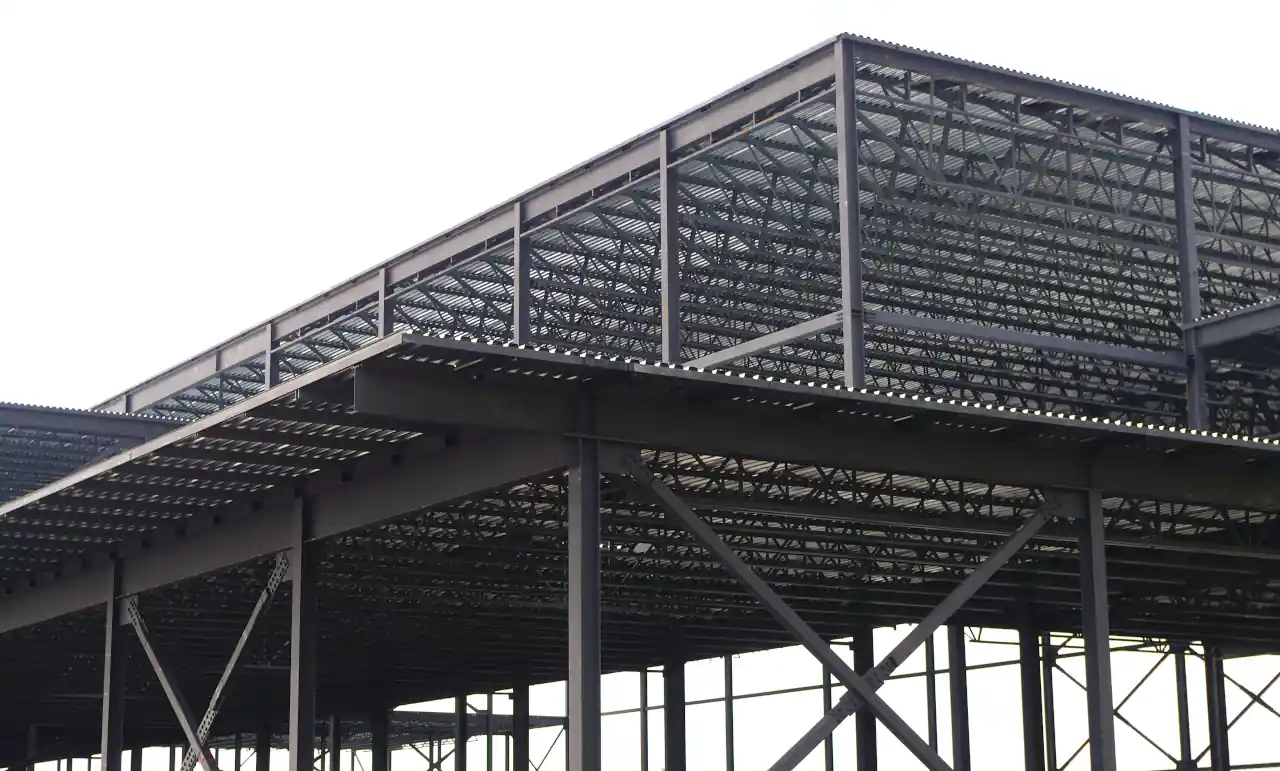

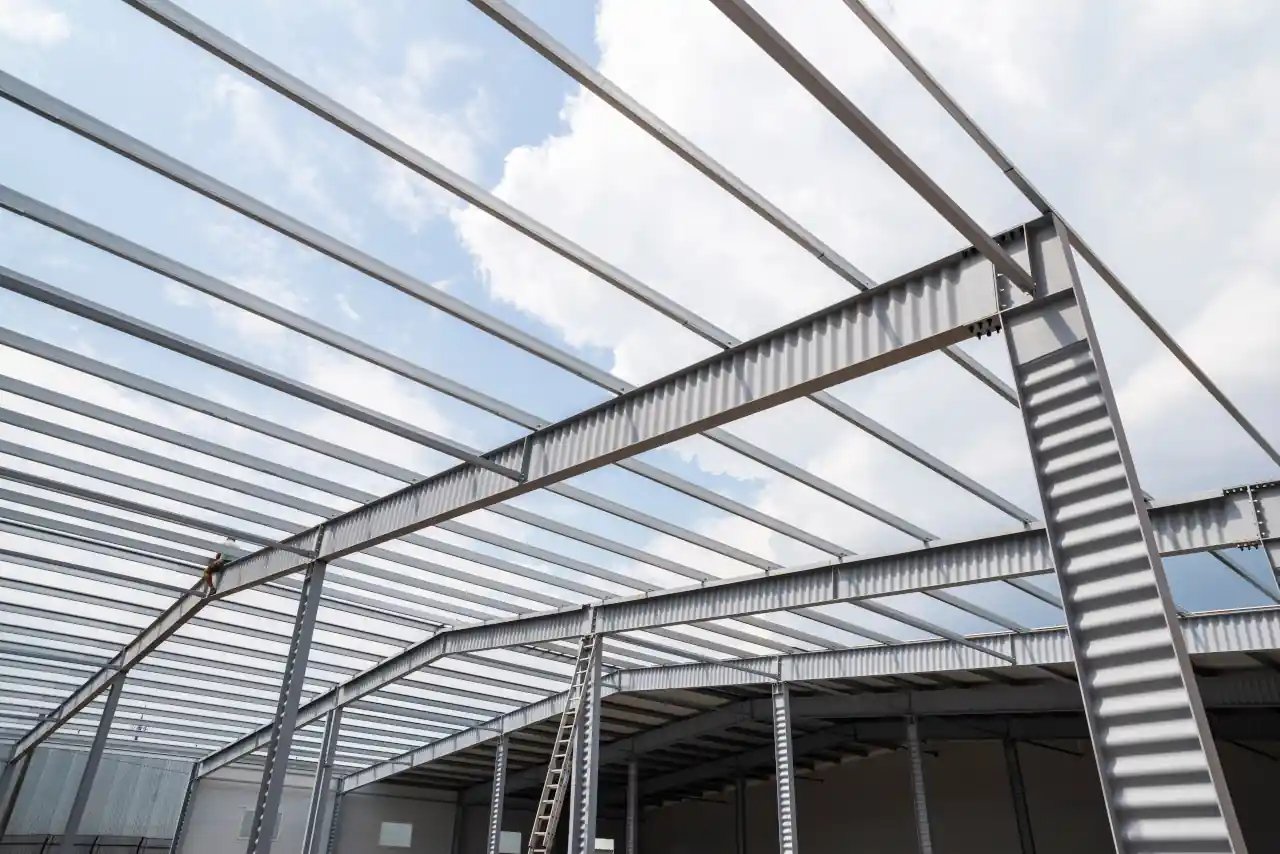

4.3. Treliças Espaciais: A Conquista da Terceira Dimensão
Enquanto as treliças planas são eficazes para cargas em um único plano, as treliças espaciais expandem a capacidade estrutural para a terceira dimensão. São estruturas tridimensionais que podem vencer vastas áreas sem a necessidade de colunas internas, criando espaços abertos e flexíveis. Sua complexidade geométrica, frequentemente com módulos piramidais ou tetraédricos, permite que as cargas sejam distribuídas em múltiplas direções, tornando-as ideais para:
- Coberturas de grandes áreas: Como em aeroportos, estações de trem, estádios esportivos e centros de exposições, onde a ausência de pilares internos é crucial para a funcionalidade e a estética.
- Torres de transmissão e telecomunicações: Sua leveza e capacidade de resistir a cargas de vento de diversas direções as tornam ideais para essas aplicações.
A fabricação e montagem de treliças espaciais requerem precisão e técnicas avançadas, mas o resultado é uma solução de engenharia que combina leveza, rigidez e uma impressionante capacidade de vencer o vazio em larga escala.
5. Da Teoria à Prática
O projeto de treliças de ferro e aço é um processo meticuloso que traduz os princípios teóricos em estruturas seguras e eficientes. Ele envolve uma série de etapas interconectadas, desde a concepção inicial até o dimensionamento final de cada componente.
5.1. Etapas do Projeto Estrutural
O ciclo de projeto de uma treliça começa com a definição clara de seus objetivos e condições de contorno:
5.1.1. Lançamento da Estrutura
Esta etapa inicial define a geometria geral da treliça e a tipologia mais adequada (Pratt, Warren, etc.) para o vão e a função propostos. Por exemplo, para uma ponte ferroviária de longo vão, uma treliça Pratt de grande altura pode ser a escolha ideal devido à sua robustez e distribuição de esforços. Já para a cobertura de um ginásio, uma treliça espacial pode ser preferível para criar um espaço livre de pilares. A altura, o comprimento dos painéis e o espaçamento entre as treliças (no caso de sistemas múltiplos) são decisões cruciais que impactam a eficiência e o custo.
5.1.2. Levantamento de Carregamentos
Fundamental para a segurança, esta fase envolve a identificação e quantificação de todas as forças que atuarão sobre a treliça. Isso inclui:
- Cargas permanentes: O peso próprio da estrutura (das barras, conexões, chapas de ligação, etc.), e quaisquer elementos construtivos fixos, como lajes, telhas, revestimentos.
- Cargas acidentais: Carregamentos variáveis decorrentes do uso da estrutura, como pessoas, veículos (em pontes rodoviárias), equipamentos, máquinas. Um exemplo seria o peso dos trens em uma ponte ferroviária com treliças de ferro.
- Cargas de vento: Essenciais para estruturas leves e de grandes vãos, especialmente em áreas expostas, como a Ponte Rio-Niterói, onde a ação do vento é um fator determinante no projeto.
- Outras cargas ambientais: Neve (em regiões frias), sísmicas (em zonas de terremotos) ou de temperatura (expansão e contração térmica do metal).
5.2. Métodos de Análise Estrutural
Uma vez definidas a geometria e as cargas, a estrutura precisa ser analisada para determinar os esforços internos em cada barra:
5.2.1. Métodos Manuais Clássicos
Para treliças simples e didáticas, métodos como o Método dos Nós e o Método das Seções (Ritter) são empregados. O Método dos Nós analisa o equilíbrio de forças em cada junta, enquanto o Método das Seções “corta” a treliça para analisar um segmento e encontrar esforços em barras específicas. Embora limitados para estruturas complexas, são cruciais para a compreensão fundamental do comportamento da treliça.
5.2.2. Análise Computacional
Para treliças de grande porte e complexidade, o Método dos Elementos Finitos (MEF) é a ferramenta padrão. Softwares especializados (como SAP2000, CYPECAD, ETABS) modelam a treliça como uma rede de elementos e nós, aplicando as cargas e resolvendo sistemas complexos de equações para determinar com precisão os esforços em cada barra, as deformações da estrutura e até mesmo a análise de instabilidade (flambagem global). Isso permite a otimização do projeto e a verificação de cenários de carga mais complexos.
5.3. Dimensionamento dos Elementos
Com os esforços internos determinados, cada barra da treliça é dimensionada individualmente:
5.3.1. Verificação das Barras à Tração
Barras sob tração são dimensionadas para resistir ao esforço de esticamento. O principal critério é garantir que a área líquida necessária da seção transversal (considerando furos para parafusos ou rebites) seja suficiente para suportar a carga de tração sem exceder a resistência à escoamento ou à ruptura do material. Um exemplo prático seria um tirante inferior de uma ponte treliçada de ferro dimensionado para resistir à máxima força de tração.
5.3.2. Verificação das Barras à Compressão
Este é um cálculo crítico, pois barras comprimidas estão sujeitas à flambagem (Buckling). A capacidade de uma barra de resistir à flambagem não depende apenas de sua resistência à compressão, mas também de sua esbeltez (relação entre comprimento e dimensões da seção) e do raio de giração do perfil. Perfils com maior raio de giração (como perfis I ou caixão) são mais resistentes à flambagem, sendo a escolha ideal para escoras ou montantes comprimidos em treliças de ferro de grande porte.
5.4. Projeto das Conexões: O “Coração” da Treliça
As conexões são pontos cruciais, pois transferem os esforços entre as barras. A falha de uma conexão pode levar ao colapso da treliça.
5.4.1. Conexões Rebitadas
Historicamente, em muitas das primeiras treliças de ferro do século XIX e início do século XX, os rebites eram o método predominante. Eles formam uma conexão permanente por meio de um pino de metal aquecido que é inserido em furos alinhados e depois deformado em ambas as extremidades. A Torre Eiffel é um exemplo icônico que emprega milhares de rebites.
5.4.2. Conexões Aparafusadas
Atualmente, os parafusos de alta resistência são o padrão moderno. Eles oferecem rapidez na montagem, facilidade de inspeção e a capacidade de serem apertados a torques específicos, garantindo a força de atrito necessária na junta. São amplamente utilizados em pontes e edificações modernas.
5.4.3. Conexões Soldadas
A soldagem é um método que une permanentemente os componentes através da fusão do metal. Oferece alta eficiência e rigidez nas conexões, permitindo designs mais esbeltos e leves. É comum em treliças fabricadas em oficina, onde a solda pode ser controlada com precisão.
5.5. Fabricação, Montagem e Proteção Inicial
Após o projeto detalhado, a treliça é fabricada, transportada e montada:
- Processos de laminação: Perfis padronizados de ferro (hoje, aço) são produzidos em siderúrgicas, otimizando o material.
- Logística de transporte: Peças de grande porte são fabricadas em seções menores na oficina e transportadas para o canteiro de obras. Isso é particularmente desafiador para pontes treliçadas de grandes dimensões.
- Içamento: Guindastes potentes são utilizados para içar e posicionar as seções da treliça, que são então conectadas no local.
- Sistemas de proteção anticorrosiva: Essencial para a durabilidade das treliças de ferro e aço. Incluem pintura de múltiplas camadas e a galvanização (revestimento com zinco), que criam uma barreira protetora contra a oxidação e prolongam a vida útil da estrutura em ambientes agressivos.
6. Aplicações Monumentais: O Reinado em Exposição
A eficiência e a versatilidade das treliças de ferro e, posteriormente, de aço, as catapultaram para o centro de algumas das mais impressionantes obras da engenharia mundial. Sua capacidade de vencer grandes vãos com leveza e economia de material as tornou a escolha primordial para uma vasta gama de aplicações.
6.1. Pontes Ferroviárias e Rodoviárias
A aplicação mais primordial e, talvez, a que mais impulsionou o desenvolvimento e a inovação das treliças de ferro, foi na construção de pontes. A demanda por travessias seguras e eficientes para ferrovias e, mais tarde, rodovias, levou à criação de verdadeiras obras de arte da engenharia. As treliças permitiram cruzar rios, vales e desfiladeiros antes intransponíveis.
- Ponte Firth of Forth (Escócia): Inaugurada em 1890, é um ícone da engenharia de pontes, construída em aço e reconhecida por sua estrutura cantilever treliçada maciça. Demonstra a capacidade do material e da forma para vencer vãos enormes em condições adversas.
- Ponte Dom Luís I (Porto, Portugal): Construída em ferro forjado no final do século XIX, esta ponte de dois tabuleiros é um exemplo espetacular da aplicação de treliças, com um arco imponente que suporta os tabuleiros. Sua beleza e funcionalidade destacam a maestria dos engenheiros da época.
6.2. Coberturas de Grandes Vãos
Além das pontes, as treliças de ferro e aço revolucionaram as edificações, permitindo a criação de espaços internos vastos e sem pilares, essenciais para diversas funções:
- Estádios de futebol e centros de convenções: A necessidade de acomodar grandes públicos e permitir visibilidade desobstruída impulsionou o uso de treliças para criar coberturas extensas e leves. Exemplos modernos incluem as coberturas de muitos estádios da Copa do Mundo de 2014 no Brasil, que utilizam treliças espaciais para vencer vãos de centenas de metros.

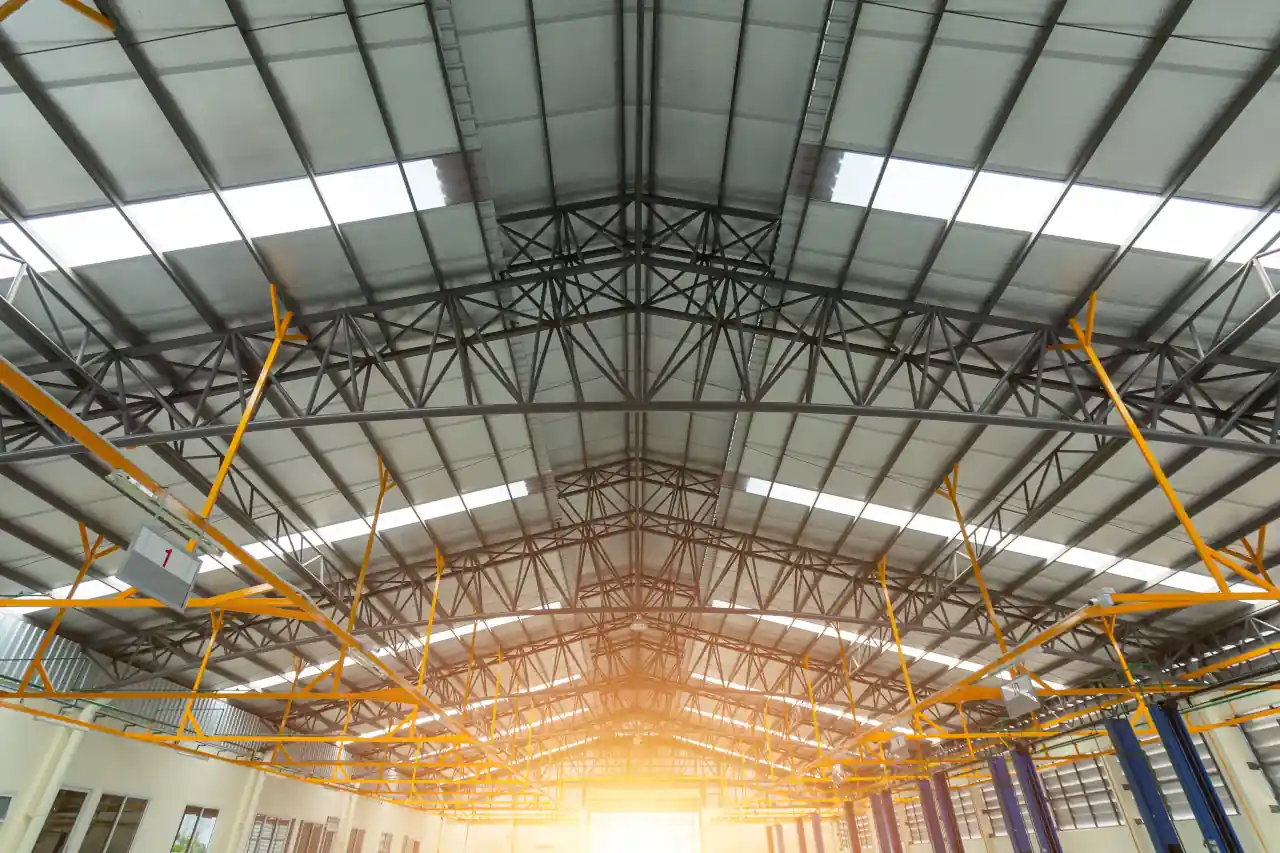

- Pavilhões industriais e hangares de aeronaves: Nestes locais, a ausência de apoios internos é crucial para a movimentação de máquinas pesadas, linhas de produção e aeronaves. As treliças proporcionam a robustez e o espaço livre necessários para essas operações.
6.3. Torres e Postes
A leveza e a capacidade de resistir a cargas de vento de forma eficiente tornaram as treliças a solução ideal para estruturas verticais de grande altura:
- Torres de transmissão de energia: As conhecidas torres de alta tensão são exemplos clássicos de estruturas treliçadas, projetadas para serem leves, mas capazes de suportar os cabos pesados e as forças do vento.
- Torres de telecomunicações: Desde antenas de rádio até torres de celular, a estrutura treliçada oferece a rigidez e a altura necessárias com um mínimo de material, otimizando o custo e a carga de vento.
6.4. A Estrutura como Estética: A Arquitetura “High-Tech”
Em algumas das mais inovadoras abordagens arquitetônicas do século XX e XXI, a treliça de ferro e aço deixou de ser meramente um elemento funcional para se tornar um componente estético central. A arquitetura “High-Tech” expõe a estrutura, celebrando sua complexidade e eficiência.
- Centro Pompidou (Paris, França): Projetado por Renzo Piano e Richard Rogers, este edifício icônico exibe deliberadamente suas tubulações, escadas rolantes e, crucialmente, sua estrutura treliçada em aço colorido na parte externa. A treliça não é apenas um suporte, mas parte integrante da expressão arquitetônica, evidenciando a honestidade estrutural e a beleza da engenharia.
Esses exemplos demonstram que as treliças de ferro e aço não são apenas soluções de engenharia pragmáticas, mas também moldaram a paisagem urbana e industrial, permitindo avanços significativos na forma como construímos e interagimos com o espaço.
7. Manutenção Preventiva e Corretiva
A grandiosidade e a durabilidade das treliças de ferro e aço não as isentam da necessidade de cuidado contínuo. A manutenção é um pilar fundamental para garantir que estas “Rainhas dos Vãos Longos” mantenham seu reinado por muitas décadas.
7.1. A Importância Crítica da Manutenção
Uma estrutura de treliças de ferro, por mais robusta que seja em seu projeto, está constantemente exposta a agentes degradantes. A manutenção preventiva e corretiva é o que de fato determina a diferença entre a vida útil de projeto (aquela prevista pelos engenheiros) e a vida útil real da estrutura. Ignorar a manutenção pode levar a falhas prematuras, custos de reparo exorbitantes e, no pior dos cenários, colapsos catastróficos.
7.2. O Plano de Inspeção
Um plano de inspeção sistemático é a base de qualquer programa de manutenção eficaz:
7.2.1. Tipos de Inspeção
- Visual: A forma mais básica e frequente, realizada por equipes treinadas que observam fissuras, corrosão, deformações, desalinhamentos e falhas em conexões. É o ponto de partida para investigações mais aprofundadas.
- Tátil: Complementar à visual, envolve o toque e a percussão para identificar folgas em parafusos, pontos de corrosão sob pintura ou delaminação de revestimentos.
- Por Drones: Em estruturas de grande porte, como pontes ou torres de treliças de ferro, drones equipados com câmeras de alta resolução permitem inspecionar áreas de difícil acesso com segurança e rapidez, identificando anomalias à distância.
- Ensaios Não Destrutivos (END): Métodos avançados que avaliam a integridade do material sem danificá-lo, como ultrassom para detectar trincas internas em soldas, líquido penetrante para fissuras superficiais ou partículas magnéticas para identificar descontinuidades em ferrosos.
7.2.2. Frequência e Gatilhos
As inspeções devem seguir um cronograma:
- Rotina: Inspeções rápidas e frequentes para monitoramento básico.
- Periódicas: Mais detalhadas, realizadas em intervalos regulares (ex: anuais ou bienais, dependendo da estrutura e ambiente).
- Especiais: Acionadas por eventos atípicos, como pós-evento sísmico, colisões de veículos (em pontes) ou tempestades severas que possam ter causado danos.
7.2.3. Pontos de Verificação Chave
O plano deve mapear as áreas mais críticas: conexões (nós), pontos de acúmulo de água, transições entre materiais, bases de pilares, e barras que historicamente são mais suscetíveis a grandes esforços ou corrosão.
7.3. Corrosão: O Inimigo Nº 1 das Estruturas de Ferro e Aço
A corrosão é a principal ameaça à longevidade de qualquer treliça de ferro ou aço, especialmente em ambientes agressivos (marinhos, industriais, ou com alta umidade):
7.3.1. Identificação
É crucial identificar o tipo de corrosão:
- Uniforme: Generalizada sobre a superfície.
- Por pites (pitting): Formação de pequenos buracos profundos e localizados, que podem ser difíceis de detectar.
- Galvânica: Ocorre quando dois metais diferentes estão em contato na presença de um eletrólito (água), acelerando a corrosão de um deles.
- Em frestas: Concentrada em fendas ou frestas onde a umidade e contaminantes podem se acumular.
7.3.2. Tratamento e Recuperação
O tratamento envolve:
- Limpeza: Remoção de óxido e contaminantes através de jateamento abrasivo (areia, granalha) ou lixamento mecânico.
- Aplicação de novos sistemas de pintura ou revestimento: Camadas de primer, intermediárias e acabamento que criam uma barreira protetora eficaz contra a umidade e agentes corrosivos. A escolha do sistema depende do ambiente e da vida útil desejada.
7.4. Manutenção das Conexões
As conexões são pontos focais de tensão e, portanto, exigem atenção especial:
7.4.1. Verificação de Parafusos e Rebites
Inspeção visual para sinais de folga, corrosão severa, cisalhamento (deformação por corte) ou danos. Para parafusos de alta resistência, a verificação do torque é essencial para garantir que a força de aperto correta seja mantida. Em rebites, busca-se por cabeças soltas ou danificadas.
7.4.2. Inspeção de Soldas
Busca-se por trincas, fissuras, porosidade ou falhas de fusão. Métodos como líquido penetrante (para defeitos superficiais), partículas magnéticas (para defeitos próximos à superfície em ferrosos) ou ultrassom (para defeitos internos) são empregados.
7.5. Diagnóstico e Reparo de Patologias Estruturais
Quando a manutenção preventiva falha ou surgem problemas inesperados, é necessário um diagnóstico preciso e um plano de reparo:
7.5.1. Deformações Excessivas e Flambagem Local
Análise de membros que apresentam deflexões ou flambagens visíveis, indicando sobrecarga ou perda de capacidade.
7.5.2. Fadiga do Material
Crucial em estruturas sujeitas a carregamentos cíclicos, como pontes ferroviárias ou pontes rolantes em indústrias que utilizam treliças de ferro. A fadiga ocorre pela repetição de cargas que, individualmente, não causariam falha, mas ao longo do tempo geram microfissuras que progridem até a ruptura.
7.5.3. Técnicas de Reparo e Reforço
Dependendo da patologia, as técnicas incluem:
- Substituição de barras: Em caso de corrosão severa ou dano irreversível.
- Adição de chapas de reforço: Para aumentar a seção transversal ou a capacidade de membros enfraquecidos.
- Reforço das conexões: Através da adição de novos parafusos, solda, ou substituição de chapas de ligação.
7.6. Elaboração do Manual de Manutenção
Para assegurar a continuidade e a eficácia do programa, é indispensável a criação de um Manual de Manutenção formal. Este documento deve conter: cronogramas detalhados de inspeções, procedimentos para cada tipo de intervenção, listas de verificação, e um registro histórico de todas as inspeções, reparos e reforços realizados. Este manual é a “memória” da estrutura, garantindo que as futuras gerações de engenheiros e técnicos possam cuidar adequadamente da treliça de ferro e manter seu legado operacional.
8. Vantagens, Desafios e Limitações das Treliças de Ferro
Apesar de seu status como a “Rainha dos Vãos Longos”, as treliças de ferro e aço, como qualquer solução de engenharia, possuem um conjunto de vantagens que as tornam inigualáveis para certas aplicações, mas também desafios e limitações que devem ser considerados no projeto e execução.
8.1. As Vantagens Incontestáveis
As qualidades intrínsecas das treliças as elevam a um patamar superior em muitos cenários:
- Relação resistência-peso imbatível: Esta é, talvez, a maior vantagem. Ao concentrar o material onde ele é mais eficiente – nas bordas (banzos) e nas diagonais que transmitem as forças axiais –, as treliças de ferro e aço conseguem uma capacidade de carga notável com uma fração do peso que uma viga maciça equivalente teria. Isso resulta em menores custos de material, transporte e fundações.
- Capacidade de vencer vãos que seriam impossíveis para vigas maciças: A leveza e a rigidez otimizada das treliças permitem a construção de pontes, coberturas e outras estruturas que transponham distâncias que seriam inviáveis com elementos estruturais de concreto ou madeira maciça devido ao seu próprio peso e às limitações de fabricação.
- Pré-fabricação e velocidade de montagem: Muitos componentes de treliças podem ser fabricados em oficinas sob condições controladas, garantindo alta qualidade e precisão. Isso acelera drasticamente a montagem no canteiro de obras, reduzindo o tempo de interrupção em infraestruturas como pontes e minimizando os riscos.
- Versatilidade geométrica e transparência visual: As treliças podem ser configuradas em uma infinidade de formas, adaptando-se a requisitos arquitetônicos e estruturais diversos. Sua natureza vazada proporciona uma “transparência” visual, reduzindo a sensação de massa e permitindo que a luz e o ar passem através delas, uma característica valorizada em designs modernos e que minimiza a resistência ao vento.
8.2. Os Desafios e Limitações
Apesar de suas vantagens, as treliças apresentam considerações importantes:
- Custo elevado de mão de obra e fabricação detalhada: A montagem de uma treliça, especialmente as complexas treliças de ferro e aço, exige mão de obra especializada e processos de fabricação com alta precisão. O grande número de peças e conexões pode elevar os custos de produção e montagem em comparação com estruturas mais simples.
- Exigência de um plano de manutenção rigoroso: Como detalhado na Seção 7, as treliças de metal são susceptíveis à corrosão e à fadiga. Sem um programa de inspeção e manutenção contínuo e bem-executado, sua vida útil pode ser comprometida, resultando em reparos caros ou até mesmo falhas estruturais. A necessidade de proteger e inspecionar cada elemento e conexão é um compromisso de longo prazo.
- Grande altura estrutural necessária (gabarito vertical): Para serem eficientes em vãos longos, as treliças geralmente requerem uma altura estrutural considerável. Isso pode ser uma limitação em locais com restrições de gabarito vertical, como áreas urbanas densas ou sob viadutos existentes, onde o espaço acima ou abaixo da estrutura é limitado.
- Complexidade de análise quando as juntas não podem ser consideradas perfeitamente articuladas: Embora a idealização de nós articulados simplifique a análise teórica, na realidade, as conexões soldadas ou aparafusadas possuem alguma rigidez. Para estruturas muito grandes ou críticas, ou onde os efeitos secundários são importantes, uma análise mais complexa que considere a semi-rigidez das juntas pode ser necessária, aumentando a complexidade do projeto.
9. O Futuro e a Relevância Contínua da Treliça
Apesar de sua longa história, a treliça de ferro – e, mais precisamente, a treliça de aço – está longe de ser uma tecnologia obsoleta. Pelo contrário, ela continua a evoluir, adaptando-se às novas demandas e incorporando inovações que garantem sua relevância no cenário da engenharia e arquitetura do século XXI.
9.1. Inovações em Materiais
O desenvolvimento contínuo da metalurgia impulsiona o aprimoramento das treliças. O futuro aponta para:
- Aços de ultra alta resistência: O uso de ligas de aço com limites de escoamento e resistência à tração cada vez maiores permite a construção de membros mais esbeltos e leves, otimizando ainda mais a relação resistência-peso das treliças. Isso é crucial para estruturas de vãos recordes ou em ambientes com restrições de peso.
- Uso de materiais compósitos: Embora o aço continue sendo o protagonista, a integração de materiais compósitos (como polímeros reforçados com fibra de carbono) em elementos específicos das treliças pode oferecer vantagens em termos de leveza, resistência à corrosão e durabilidade, especialmente em ambientes agressivos.
9.2. Otimização Topológica e Design Generativo das Treliças de Ferro
A computação avançada está revolucionando a maneira como as treliças são projetadas:
- Otimização topológica: Algoritmos computacionais são capazes de “evoluir” a geometria de uma treliça, removendo material de áreas pouco solicitadas e concentrando-o onde é mais necessário. Isso resulta em designs orgânicos, altamente eficientes e leves, que muitas vezes superam as configurações tradicionais.
- Design generativo: Utilizando inteligência artificial e aprendizado de máquina, engenheiros podem definir um conjunto de parâmetros (cargas, restrições de espaço, materiais) e o software gera automaticamente inúmeras soluções de treliças otimizadas. Isso permite explorar um universo de possibilidades de design que seriam impossíveis de conceber manualmente, levando a formas inovadoras e eficientes.
9.3. Sustentabilidade e Análise de Ciclo de Vida
A preocupação com a sustentabilidade é um motor crescente na engenharia, e as treliças se destacam neste quesito:
- Alto potencial de reciclagem do aço: O aço é um dos materiais mais reciclados do mundo. Ao final da vida útil de uma treliça de ferro ou aço, o material pode ser totalmente reciclado sem perda significativa de propriedades, reduzindo a demanda por recursos virgens e o impacto ambiental da construção.
- Eficiência material como fator ecológico: A própria natureza das treliças – que otimiza o uso do material ao máximo – contribui para a sustentabilidade. Usar menos material para vencer um determinado vão significa menor extração de recursos, menor energia incorporada na produção e menor volume de resíduos, tornando as treliças uma escolha ecologicamente consciente para estruturas de grande porte.
